Painel de controle com programação de operação via CLP, definição de parâmetros e controle automático de:

• Aquecimentos, com monitoramento e alarme de desvio.
• Posição e tempo de cada operação em cada um dos tanques de processo.
• Controle de níveis e temperatura.
• Alarmes de final de processo (peça Pronta).
• Permite programação livre de sequência, tempos, operação simultânea de gancheiras.
• Equipado com Retificador de corrente Holliverbras – 4.000 A – 12 V – Pulsante – Onda Quadrática (Metalização).
• Equipado com Retificador de corrente Holliverbras – 500 A – 12 V – Pulsante – Onda Quadrática (Limpeza Eletrolítica).
• Barramentos em cobre eletrolítico reforçado.
• Composto de 9 Tanques de processo de medidas uteis Comp.1200 x Prof. 1000 x Larg. 600 (mm).
• Tanques de PP e PP revestido em chapa metálica.
• Trocador de calor com serpentina em titânio nos tanques de deposição.
• Estrutura de carro de transporte para elevação / movimentação / posicionamento nos tanques / descarga.
• Acompanha 2 gancheiras.
• Medidas úteis de Produto: Comp. 1200 x Alt. 1000 x Larg. 600 (mm).

Estações e Tanques de Processo:

1. Estação de Carga / Descarga.
2. Limpeza – Desengraxante Químico 1400 x 600 x1000 (mm) – AQUECIDO ATÉ 70ºC.
3. Limpeza – Banho Eletrolítico 1200 x 600 x 1000 (mm) – COM RETIFICADOR 500 A – PULSANTE.
4. Lavagem Spray Dupla Cascata 1200 x 600 x1000 (mm) com sensor de ligação automática.
5. Banho de Limpeza final aquecido – 1400 x 600 x 1000 (mm) – AQUECIDO ATÉ 70ºC.
6. Tanque de Respingo Drag Out – 1200 X 600 X 1000 (mm).
7.  1º Tanque de metalização – 1400 x 600 x 1000 (mm) – AQUECIDO ATÉ 70°C – Resistências aço inoxidável 304

• Corpo totalmente em aço carbono com revestimento interno em manta de PVC de espessura 2,4 mm, com resfriamento por trocador de calor em titânio e resistências de aquecimento.
• 2º Tanque de metalização -1200 x 600 x 1000 (mm) – Corpo totalmente em aço carbono com revestimento interno em manta de PVC de espessura 2,4 mm com resfriamento por trocador de calor em titânio e interligado via bomba com tanque mãe de 2400 L.

• Captor duplo de gases nos tanques de metalização (Aspiração para decantador / recuperador e saída de gases para lavador).
• Lavagem spray Dupla Cascata 1200 x 600 x 1000 (mm) com sensor e ligação automática.
• Tanque Mãe de 2400 L com aquecimento e bomba de circulação interligado no 2º Tanque de metalização.
• Corpo totalmente construído em chapa de aço carbono; Borda e cintamentos de reforço em perfil de aço carbono;  Revestimento interno com manta de PVC de 2.4 mm.

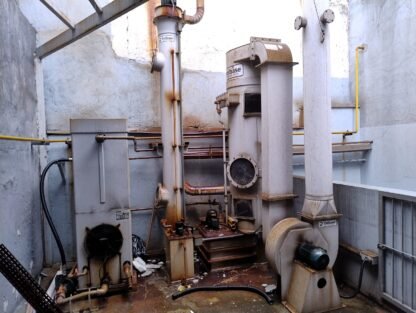

• Acompanha o Lavador de Gases e sistema de exaustão.

Maquina Seminova | Vídeo em Fotos
